系统构成：

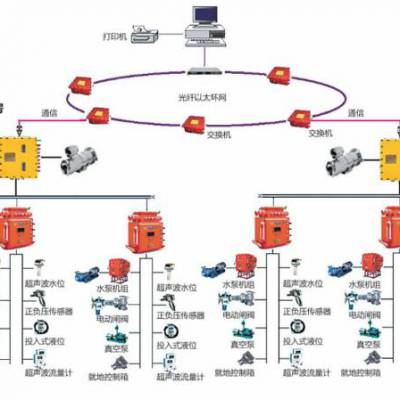

系统地面部分主要包括监控主机、备用监控主机和地面工业以太网交换机、电源避雷器、UPS电源、KTG220地面用光端机；井下部 分主要包括TH24矿用本安型操作台、KXJ660矿用隔爆兼本质安全型可编程控制箱、各类阀门电动装置、矿用压力传感器、矿用负压传感 器、矿用温度传感器、超声流量传感器、矿用水位传感器。

使用条件：

环境要求:系统中用于机房、调度室的设备，能在下列条件下正常工作：

 a）环境温度：15℃～35℃；

 b）相对湿度：45%～75%；

 c）温度变化率：小于10℃/h，且不得结露；

 d）大气压力：86 kPa～106kPa；

 e）GB/T 2887-2010规定的尘埃、照明、噪声、电磁场干扰和接地条件。

 使用环境条件 除有关标准另有规定外，系统中用于煤矿井下的设备在下列条件下正常工作：

 a）环境温度：0℃～＋40℃；

 b）平均相对湿度：≤95％(＋25℃)；

 c）大气压力：80～106kPa；

d）有爆炸性气体混合物，但无***振动和冲击、无破坏绝缘的腐蚀性气体。

地面设备交流电源：

 a)额定电压：220V，允许偏差－10％～＋10％；

 b)谐波：≤5％；

 c)频率：50Hz，允许偏差±5％。

 井下设备交流电源：

 a)额定电压：660V/127V，允许偏差－25％～＋20％；

 b)谐波：≤10％；

 c)频率50Hz，允许偏差±5％。

主要功能

1、数据采集功能 : 1系统具有水仓水位、流量、压力(含管路压力、真空泵压力)、设备温 度(水泵轴承温度、电机轴承温度)、电流、电压、功率等模拟量采 集、显示及报警功能。 2系统具有水泵、阀门、真空泵、状态等开关量采集、显示及报警功 能。 3系统具有排水量、有功电量、水泵运行时间等累计量采集、显示及 报警功能。 4系统具有水泵、电机温度等采集、显示、故障诊断及报警功能。

 2、控制功能： 1系统具有地面远程控制功能，实现水泵等启/停地面遥控。2系统具有自动控制功能，根据水位、用电峰谷等自动启/停水泵。 3系统具有人工就地控制功能，实现水泵等启/停就地人工控制。4系统具有按设定顺序启停多台水泵功能。 5系统具有远程控制、自动控制、就地控制、检修等功能设置，并可 设定优先级，检修时闭锁其他控制状态。

 3、存储和查询功能： 1系统具有以地点和名称为索引的存储和查询功能； 2控制箱具有存储功能。当系统通信中断时，控制箱存储有关监控信 息，系统通信正常时，上传至中心站。

 4、显示功能: 1系统具有列表显示功能； 2系统具有模拟量实时曲线和历史曲线显示功能。在同一坐标上用不 同颜色显示值、平均值、最小值等曲线。并设时间标尺，可显示出对时间标尺的模拟量值和时间等。 3系统具有开关量状态图及柱状图显示功能。显示内容包括：地点、 名称、***一次动作时刻和状态、工作时间、开机率、动作次数、 传感器状态等，并设时间标尺。 4系统具有模拟图显示功能 5系统具有系统设备布置图显示功能。

 5、打印功能：系统具有报表、曲线、柱状图、状态图、模拟图、初始化 参数等召唤打印功能(定时打印功能可选)。

 6、人机对话功能：系统具有人机对话功能，以便于系统生成、参数修 改、功能调用、控制命令输入等。并具有操作权限管理功能。

 7、自诊断功能：系统具有自诊断功能。当系统中传感器、阀门、控制 箱、电源、传输电缆(或光缆)等设备发生故障时，报警并记录故障时刻 和故障设备，以供查询及打印。

 8、双机切换功能：系统中主机为双机备份，具有手动切换功能，值班人 员每日24小时内时刻观察工作主机的操作界面，及时发现工作主机的 故障，立即手动更换接线至已通电待用的备用主机，使备用主机投入 正常工作，期间花费时间≤5min。

 9、数据备用功能：系统具有数据自动备份功能，在不同硬盘上进行自动 数据备份。

 10、备用电源功能

 11、网络通讯功能

12、软件自监视功能

 13、软件容错功能

14、实时多任务功能

主要技术指标

1、模拟量输入传输处理误差：模拟量输入传输处理误差不大于1.0%。

 2、累计量输入传输处理误差：累计量输入传输处理误差不大于1.0%

 3、系统巡检周期：系统巡检周期不大于30s，并符合监控要求。

 4、控制响时间：远程控制响时间不大于系统巡检周期。异地控制响时间 不大于2倍的系统巡检周期。就地控制响时间不大于2s。

 5、调节响时间：调节响时间不大于系统巡检周期。

 6、画面响时间：调出整幅画面85%的响时间不大于2s，其余画面不大于5s。

 7、误码率：不大于10。

 8、传输距离：工控机至交换机之间的传输距离：50m(五类双 绞线)；交换机至KTG220地面用光端机之间的传输距离：50m(五 类双   绞线)；KTG220地面用光端机至可编程控制箱之间的传输距 离：10Km(发射光功率-15dBm～-5dBm；接收灵敏度-30dBm；使用 MGTSV 矿   用单模光缆；光纤接点总数12 个，其中热熔接点5个，冷熔 接点5个，活动连接点2个)。可编程控制箱至可编程控制箱之间的 传输距离：   1Km(使用MKVVR电缆，导线截面不小于1.5mm2 )；可编 程控制箱至传感器之间的传输距离：1Km(使用MKVVR电缆，导 线截面不小于1.5mm2 )； 9、双机切换时间：值班人员每日24小时内应时刻观察工作主机的操作界 面，及时发现工作主机的故障，立即手动更换接线至已通电待用的备 用主机，使备用主机投入正常工作，从工作主机故障到备用主机投入 正常工作时间≤5min；

10、备用电源工作时间：在电网停电后，备用电源能***系统连续监控时 间不小于2 h。

11、存储时间：存储时间满足下列要求： a)重要监测点模拟量的实时监测值存盘记录保存7d以上；模拟量统 计值、报警/解除报警时刻及状态、开关量状态及变化时刻、累计 量值、设备故障/恢复正常工作时刻及状态等记录保存1年以上。 当系统发生故障时，丢失上述信息的时间长度不大于5min； b)控制箱存储数据时间不小于2h。

12、统计值时间：模拟量统计值是5min的统计值。

13、供电距离：向传感器及执行器远程本安供电距离不小于2km。

14、累积量时间间隔：累计量时间间隔不大于系统巡检周期。

15、传输性能： 1)工控机至交换机： a)传输方式：TCP/IP电缆传输方式； b)传输速率：10/100/1000Mbps； 2)交换机与KTG220地面用光端机： a)传输方式：TCP/IP电缆传输方式； b)传输速率：10/100/1000Mbps； 3)KTG220地面用光端机与可编程控制箱： a)传输方式：TCP/IP光传输方式； b)传输速率：10/100/1000Mbps；

16、电源波动适能力：供电电压在规定的电压波动范围内变化时，系统的 主要功能和主要技术指标不低于本标准的要求。

17、工作稳定性：系统进行工作稳定性试验，通电试验时间不小于7d， 其主要功能和主要技术指标不低于本标准的要求。

18、防爆性能：系统中的产品及关联设备应符合GB33836.1-2010、 GB3836.2-2010及GB3836.4-2010的规定，其图样及产品必须经过*** 的检验单位检验，并取得“防爆合格证”和“安全标志”，防爆关联配 接设备应进行防爆关联审查和检验，取得防爆关联审查检验合格证明。
